时序图详解：从理论到Spring源码实践

本文采用对话形式，通过小李和小王的问答，深入浅出地介绍时序图的概念、工具和实践应用。

引言

小李：技术晋升答辩时，写技术文章时，纯文字总感觉单薄，Java后端技术类有什么专业的图么，加上图会不会高大上点？

小王：哈哈，小李你这个问题问得很实在！确实，纯文字的技术文档在技术晋升答辩时显得比较单薄。Java后端技术领域有很多专业的图表类型，比如：

架构图：展示系统整体架构，包括微服务架构、分层架构等
类图：展示类之间的关系，继承、实现、依赖等
时序图：展示对象之间的交互时序，非常适合展示方法调用流程
流程图：展示业务逻辑流程
ER图：展示数据库表关系
部署图：展示系统部署架构

这些图确实能让技术文档更加专业和直观，在技术晋升答辩时加分不少！

小李：看源码时，想把源码的debug过程用图展示出来，用什么比较好呢？

小王：对于展示源码的debug过程，我强烈推荐时序图（Sequence Diagram）！

时序图是UML（统一建模语言）中的一种交互图，专门用来描述对象之间的交互时序。它有以下优势：

时序清晰：能够清楚地展示方法调用的先后顺序
对象明确：每个对象都有明确的职责和边界
交互直观：通过箭头清晰地展示对象间的交互关系
层次分明：能够展示同步调用、异步调用、返回等不同交互类型

特别适合用来展示：

Spring框架的Bean创建过程
数据库连接池的获取过程
微服务间的调用链路
缓存操作的执行流程

小李：听说过时序图，好像挺专业的，但是有点复杂，容易让人望而却步，能给我介绍下他么，还有画时序图有哪些专业工具么，我平时喜欢用markdown语法写文章，时序图支持markdown语法绘制么？

小王：别担心，时序图其实没有想象中那么复杂！让我来详细介绍一下：

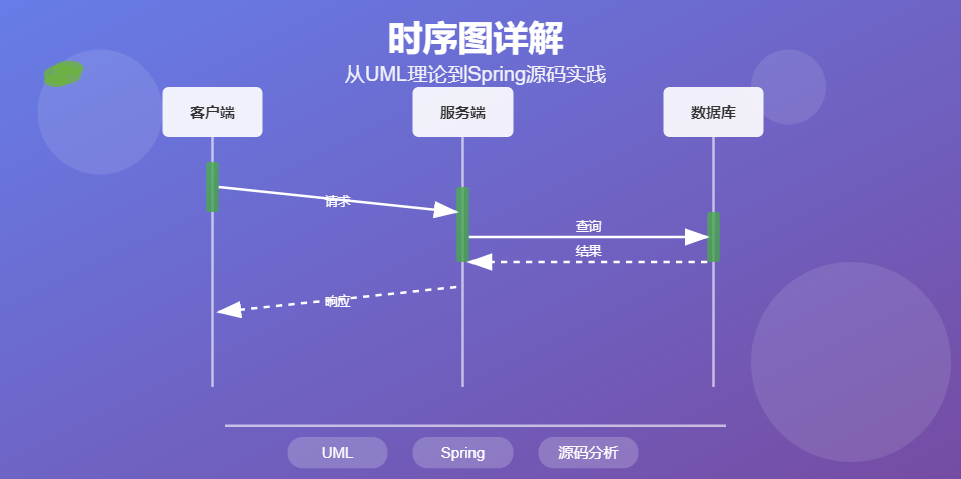

时序图基本概念

时序图主要包含以下元素：

参与者（Actor）：可以是用户、系统、对象等
生命线（Lifeline）：表示对象在时间轴上的存在
激活框（Activation）：表示对象正在执行某个操作
消息（Message）：对象之间的交互
- 同步消息：实线箭头
- 异步消息：虚线箭头
- 返回消息：虚线箭头
组合片段：表示条件、循环等逻辑

时序图元素图示

元素说明：

参与者：图中的垂直矩形框，代表系统中的对象
生命线：参与者下方的垂直虚线，表示对象在时间轴上的存在
激活框：生命线上的小矩形，表示对象正在执行操作
消息箭头：
- ->> 同步消息（实线箭头）
- -->> 返回消息（虚线箭头）
- -->> 异步消息（虚线箭头）
注释框：用于添加说明文字

专业绘图工具推荐

StarUML：专业的UML建模工具，功能强大，界面美观，支持多种UML图表类型
PlantUML：最推荐！支持多种图表类型，语法简洁
Draw.io：在线绘图工具，界面友好
Visio：微软官方工具，功能强大
Lucidchart：在线协作绘图工具

关于StarUML的补充说明：

功能特点：支持完整的UML 2.0规范，包括时序图、类图、用例图等
界面优势：界面简洁美观，操作直观，适合专业建模
收费情况：确实有收费版本，但社区版功能也很强大
适用场景：企业级项目、复杂系统建模、专业UML设计

Markdown支持

好消息！很多平台都支持在Markdown中绘制时序图：

Mermaid：GitHub、GitLab、Typora等都支持
PlantUML：可以通过插件支持
在线工具：可以生成图片后插入

Mermaid时序图关键语法

让我给你展示一个简单的Mermaid时序图语法：

Mermaid时序图核心语法：

语法要点：

参与者定义：

Error: Parse error on line 1:
participant A as 别名
^
Expecting 'open_directive', 'NEWLINE', 'SPACE', 'GRAPH', got 'ALPHA'

消息类型：
- A->>B: 消息 - 同步消息
- A-->>B: 消息 - 异步消息
- A-->>A: 消息 - 返回消息

注释语法：

Error: Parse error on line 1:
Note over A,B: 注释内容
^
Expecting 'open_directive', 'NEWLINE', 'SPACE', 'GRAPH', got 'ALPHA'

激活控制：

Error: Parse error on line 1:
activate AA->>B: 调用
^
Expecting 'open_directive', 'NEWLINE', 'SPACE', 'GRAPH', got 'ALPHA'

组合片段：

Error: Parse error on line 1:
alt 条件分支    A->>B:
^
Expecting 'open_directive', 'NEWLINE', 'SPACE', 'GRAPH', got 'ALPHA'

样式定制：

小李：光说理论有点空洞，能否用SpringIOC容器和Bean的创建过程，输出一个时序图？

小王：好主意！让我们通过一个具体的Spring IoC容器创建Bean的示例来深入理解时序图。

首先，我们来看一个简单的Spring Bean创建示例：

// 配置类
@Configuration
public class AppConfig {

    @Bean
    public UserService userService() {
        return new UserService();
    }
}

// 服务类
@Component
public class UserService {

    @Autowired
    private UserRepository userRepository;

    public User findUser(Long id) {
        return userRepository.findById(id);
    }
}

// 启动类
@SpringBootApplication
public class Application {
    public static void main(String[] args) {
        ApplicationContext context = SpringApplication.run(Application.class, args);
        UserService userService = context.getBean(UserService.class);
    }
}

现在，让我用时序图展示Spring IoC容器创建Bean的完整过程：

详细流程说明

应用启动阶段
- 客户端调用SpringApplication.run()
- Spring创建ApplicationContext实例
- 初始化DefaultListableBeanFactory
Bean定义扫描阶段
- 扫描指定包路径下的类
- 识别@Component、@Service、@Repository等注解
- 解析@Configuration类中的@Bean方法
- 将Bean信息注册为BeanDefinition
Bean实例化阶段
- 根据BeanDefinition创建Bean实例
- 调用构造函数进行实例化
- 处理循环依赖（通过三级缓存）
依赖注入阶段
- 扫描Bean中的@Autowired注解
- 注入依赖的Bean实例
- 处理属性注入和构造器注入
Bean初始化阶段
- 调用@PostConstruct注解的方法
- 执行InitializingBean.afterPropertiesSet()
- 调用自定义的初始化方法
Bean注册阶段
- 将完全初始化的Bean放入单例池
- 注册Bean的销毁方法

关键时序点

同步调用：大部分操作都是同步的，确保Bean的完整创建
异步处理：某些后置处理器可能涉及异步操作
异常处理：每个阶段都有相应的异常处理机制
生命周期回调：通过后置处理器实现各种生命周期回调

补充说明

小李：这个时序图看起来确实很专业！还有什么需要注意的吗？

小王：是的，还有几个重要的补充点：

1. 时序图的绘制技巧

保持简洁：不要在一个图中展示太多细节
突出重点：用注释框标注关键步骤
层次清晰：合理使用组合片段表示条件逻辑
命名规范：使用有意义的对象和方法名

2. 在技术文档中的应用

源码分析：展示框架内部实现原理
接口设计：展示API调用流程
问题排查：展示异常发生的关键路径
性能优化：展示耗时操作的调用链

3. 工具使用建议

Mermaid：适合在Markdown中快速绘制
PlantUML：适合复杂的企业级图表
在线工具：适合快速原型设计

4. 最佳实践

定期更新时序图，保持与代码同步
在技术分享和晋升答辩中充分利用
结合其他图表类型，形成完整的技术文档体系

总结

通过这次对话，我们深入了解了时序图的概念、工具和实践应用。时序图不仅是UML建模的重要工具，更是Java后端开发中展示技术深度的有力武器。

在技术晋升答辩中，一张清晰的时序图往往比千言万语更有说服力。它不仅能展示你对技术原理的深入理解，还能体现你的专业素养和表达能力。

记住：好的时序图 = 清晰的结构 + 准确的时序 + 专业的表达

希望这篇文章能帮助你在技术道路上更进一步！

小李：谢谢小王的详细讲解！这下我在技术晋升答辩时就有底气了！

小王：哈哈，加油！记住，技术深度和表达能力同样重要。
